Comprendere la pompa a stantuffo Triplex: una potenza industriale
Nel mondo del trasferimento di fluidi ad alta pressione, la pompa a pistoni triplex rappresenta una pietra miliare dell'affidabilità ingegneristica. A differenza delle pompe centrifughe standard che si affidano alla velocità per spostare i fluidi, queste macchine volumetriche utilizzano l'azione meccanica di tre pistoni alternativi per creare un flusso costante ad alta pressione. Il termine triplex si riferisce specificamente alla configurazione a tre cilindri, che è una scelta progettuale radicata nella necessità di equilibrio meccanico e di riduzione delle pulsazioni di pressione. Queste pompe sono essenziali negli ambienti in cui il fluido deve essere spostato incontrando una resistenza significativa, come nell'iniezione in pozzi profondi, nella pulizia ad alta pressione e nella fratturazione idraulica.

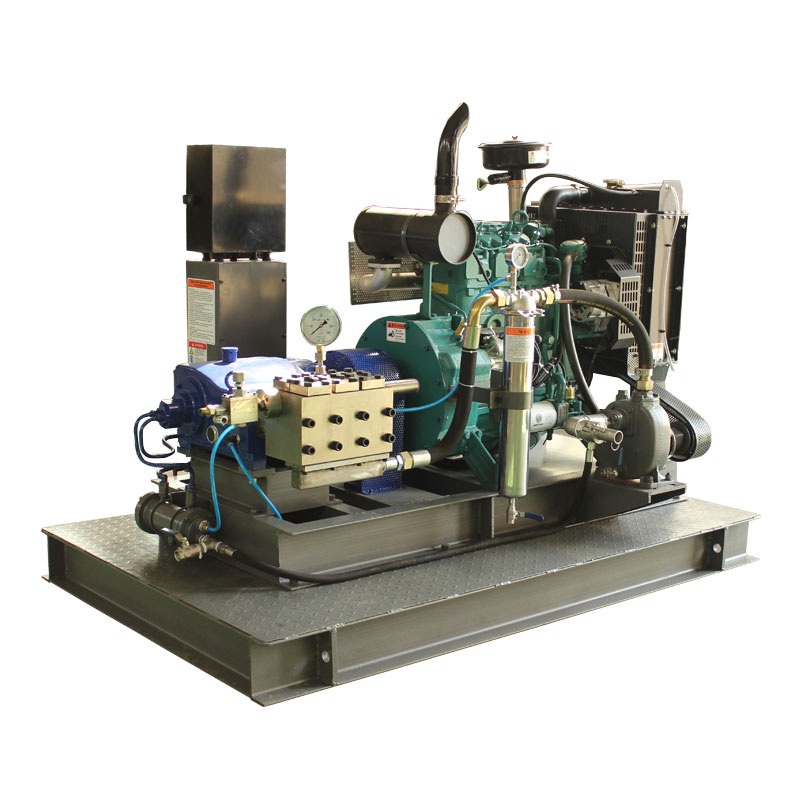

La richiesta di questi sistemi spesso necessita di fonti di energia indipendenti, portando allo sviluppo di Pompa a stantuffo triplex diesel . Unendo i robusti vantaggi meccanici di una testa triplex con la coppia elevata e la portabilità di un motore diesel, le industrie possono operare in località remote dove l’infrastruttura elettrica è inesistente. Questa esplorazione dettagliata copre le sfumature della loro meccanica interna, la fisica dello spostamento dei fluidi e gli standard operativi richiesti per mantenere queste unità ad alte prestazioni per una lunga durata di servizio.
Per apprezzare veramente il design triplex, bisogna guardare all'evoluzione della tecnologia delle pompe. Le pompe singole o duplex spesso soffrono di notevoli effetti di "colpo d'ariete" e di portate irregolari. Introducendo un terzo stantuffo, i tempi delle corse di scarico si sovrappongono in modo da creare un'uscita molto più fluida. Questa stabilità è fondamentale per proteggere le tubazioni a valle e garantire la longevità delle guarnizioni e delle valvole interne della pompa.
Componenti principali di una pompa a stantuffo triplex
Una pompa a stantuffo triplex è divisa in due sezioni principali: l'estremità di potenza e l'estremità del fluido. Ciascuna sezione svolge un ruolo fondamentale nel convertire l'energia di rotazione in pressione idraulica lineare.
La fine del potere
L'estremità di potenza è il cuore meccanico che guida il movimento alternativo. Solitamente è costituito da un albero motore, bielle e teste a croce. L'albero motore converte il movimento circolare del motore o del motore in un movimento avanti e indietro. Poiché l'albero motore ha tre corse sfalsate di 120 gradi, i tre pistoni funzionano in sequenza sfalsata. Questo offset è il segreto del profilo di flusso continuo associati ai sistemi triplex.
La fine fluida
L'estremità del fluido è il luogo in cui avviene il pompaggio vero e proprio. Contiene il collettore della pompa, gli stantuffi e i gruppi valvola. Gli stantuffi, spesso realizzati in ceramica ad alta resistenza o acciaio inossidabile con rivestimenti specializzati, scorrono dentro e fuori dalla camera del fluido. A differenza di una pompa a pistone, in cui una guarnizione si muove insieme al pistone, una pompa a stantuffo utilizza guarnizioni stazionarie ad alta pressione attraverso le quali scorre lo stantuffo. Questo design consente pressioni di esercizio significativamente più elevate , che spesso supera diverse migliaia di libbre per pollice quadrato.
- Valvole di aspirazione: Questi consentono l'ingresso del fluido nella camera durante la corsa di retrazione.
- Valvole di scarico: Questi si aprono durante la corsa in avanti per spingere il fluido nel sistema.
- Imballaggio dello stantuffo: La tenuta critica che impedisce al fluido di fuoriuscire nuovamente nel lato motore.
- Collettore: La tubazione interna che distribuisce il fluido a ciascuno dei tre cilindri.
Il flusso di lavoro meccanico: come funziona
Il funzionamento di una pompa a pistoni triplex segue un rigoroso ciclo in quattro fasi per ciascuno dei suoi tre cilindri. Poiché questi cicli sono sfalsati, la pompa fornisce un flusso quasi costante di fluido pressurizzato.
- La corsa di aspirazione: Mentre l'albero motore ruota, la biella tira indietro lo stantuffo. Questo crea un vuoto all'interno del cilindro. La pressione atmosferica (o pressione di alimentazione) forza l'apertura della valvola di aspirazione, riempiendo la camera di fluido.
- Transizione: Una volta che lo stantuffo raggiunge la sua posizione massima all'indietro, la valvola di aspirazione si chiude a causa della tensione della molla e della variazione iniziale di pressione.
- Il colpo di scarico: L'albero motore continua la sua rotazione, spingendo lo stantuffo in avanti nella camera piena di fluido. Poiché il fluido è quasi incomprimibile, la pressione aumenta rapidamente.
- Eiezione: Quando la pressione interna supera la pressione nella linea di scarico, la valvola di scarico viene forzata ad aprirsi. Lo stantuffo spinge il fluido fuori dal collettore e nella linea di applicazione.
In una pompa a stantuffo Triplex diesel, questo ciclo può verificarsi centinaia di volte al minuto. La velocità del motore diesel è spesso controllata tramite un cambio o una trasmissione a cinghia per soddisfare i requisiti di flusso specifici dell'attività. Il efficienza volumetrica di queste pompe è notevolmente elevato, spesso superiore al 90%, il che significa che quasi tutto il fluido che entra nella camera viene scaricato con successo sotto pressione.
Specifiche tecniche e parametri prestazionali
La scelta della pompa giusta richiede la comprensione di come l'input meccanico si traduce in uscita idraulica. La tabella seguente illustra la tipica relazione prestazionale nei sistemi triplex di livello industriale.
| Parametro | Unità metriche | Impatto operativo |
| Portata | Litri al minuto (LPM) | Determina la velocità dell'operazione. |
| Pressione massima | Bar/PSI | Determina la forza disponibile per l'attività. |
| Velocità di ingresso | giri al minuto | Influisce sul tasso di usura delle guarnizioni e delle valvole. |
| Diametro dello stantuffo | Millimetri (mm) | Un diametro maggiore aumenta il flusso ma richiede una coppia maggiore. |
Gli ingegneri devono bilanciare questi fattori. Ad esempio, aumentando il diametro dello stantuffo si otterrà più volume, ma il motore diesel deve essere in grado di fornirlo coppia necessaria per superare la resistenza su quella superficie più ampia. Ecco perché vengono privilegiati i motori diesel; le loro curve di coppia sono ideali per i carichi pesanti e pulsanti di una pompa triplex.
Il vantaggio della trasmissione diesel nei sistemi Triplex
Mentre i motori elettrici sono comuni negli stabilimenti fissi, la pompa triplex azionata da diesel è lo standard per le applicazioni mobili e robuste. Ci sono diverse ragioni tecniche per questa preferenza.
Portabilità e autonomia
Nei giacimenti petroliferi, nei siti minerari o nei progetti di costruzione su larga scala, l’accesso a una rete elettrica ad alta tensione è spesso limitato. Un motore diesel fornisce una fonte di energia autonoma che può funzionare per ore con un singolo serbatoio di carburante. Questa autonomia è vitale per le unità di risposta alle emergenze, come i sistemi antincendio ad alta pressione o gli impianti mobili di idrodemolizione.
Controllo della velocità variabile
I motori diesel offrono un eccellente controllo della velocità variabile tramite l'acceleratore. Poiché la portata di una pompa volumetrica è direttamente proporzionale al suo numero di giri, l'operatore può farlo regolare con precisione l'uscita della pompa semplicemente regolando la velocità del motore. Ciò elimina la necessità di costosi azionamenti a frequenza variabile (VFD) richiesti dai motori elettrici sul campo.
Durabilità in ambienti difficili
I motori diesel industriali sono costruiti per resistere a polvere, umidità e sbalzi di temperatura estremi. Se abbinata a una pompa triplex dotata di un robusto basamento in ghisa e di un'estremità del fluido in acciaio inossidabile, la macchina risultante è in grado di funzionare 24 ore su 24, 7 giorni su 7, nei climi più rigidi della Terra.
Protocolli di mantenimento per la longevità
La longevità di un sistema ad alta pressione dipende interamente dal rigore del suo programma di manutenzione. Poiché gli stantuffi e le guarnizioni sono soggetti ad attrito costante e a cicli ad alta pressione, sono considerati "articoli soggetti ad usura".
- Lubrificazione: La parte di potenza richiede olio per ingranaggi di alta qualità. Il monitoraggio della presenza di trucioli metallici nell'olio può fornire un allarme tempestivo in caso di guasto dei cuscinetti.
- Ispezione della tenuta: Le guarnizioni dello stantuffo devono essere ispezionate per individuare eventuali perdite. Un piccolo gocciolamento è spesso previsto per il raffreddamento, ma una perdita eccessiva indica la necessità di una sostituzione.
- Sede della valvola: Nel corso del tempo, le valvole e le sedi possono bucherellarsi o "lavarsi". Un'ispezione regolare garantisce che la pompa mantenga la sua efficienza volumetrica.
- Filtrazione: Il fluido che entra nella pompa deve essere privo di particelle di grandi dimensioni. I solidi abrasivi possono rigare gli stantuffi e rovinare le guarnizioni ad alta pressione nel giro di poche ore.
Implementando una strategia di manutenzione proattiva, gli operatori possono raggiungere questo obiettivo migliaia di ore di servizio prima di richiedere una revisione importante. Ciò è particolarmente importante per le unità alimentate a diesel, dove i tempi di fermo possono comportare perdite finanziarie significative nelle operazioni sul campo.
Applicazioni industriali comuni
La versatilità del design triplex gli consente di servire una vasta gamma di settori. La sua capacità di gestire fluidi diversi, dall'acqua e olio ai prodotti chimici e ai fanghi, lo rende uno strumento indispensabile.
Industria del petrolio e del gas
Nel settore upstream, le pompe triplex vengono utilizzate per la stimolazione dei pozzi, l'iniezione di cemento e lo smaltimento dell'acqua prodotta. Le capacità di alta pressione consentono agli operatori di superare la pressione naturale dei serbatoi sotterranei profondi.

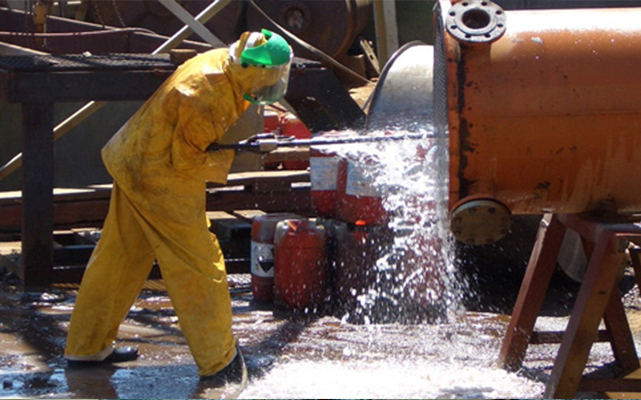

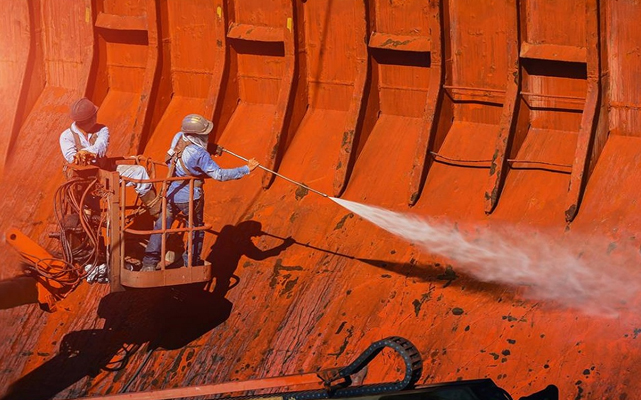

Pulizie Industriali e Idrodemolizioni
I getti d'acqua a pressioni superiori a 1.000 bar possono tagliare il cemento o rimuovere la vernice dagli scafi delle navi. Il flusso costante di una pompa triplex garantisce che l'utensile da taglio rimanga efficace senza i picchi che si verificherebbero con una pompa dal design inferiore.
Irrigazione agricola e iniezione chimica
Per l’agricoltura su larga scala, queste pompe possono spostare l’acqua su grandi distanze o iniettare fertilizzanti nelle linee di irrigazione con estrema precisione. La durevolezza della variante con motore diesel lo rende ideale per l'uso in campi remoti.
Sfide e soluzioni tecniche
Nessun sistema meccanico è esente da sfide. Per le pompe triplex, i problemi principali riguardano il controllo della cavitazione e delle pulsazioni.
Cavitazione avviene quando la pressione di aspirazione è troppo bassa, provocando la formazione di bolle di vapore che poi collassano violentemente contro i componenti della pompa. Ciò può essere evitato garantendo un'adeguata prevalenza netta di aspirazione positiva (NPSH) e utilizzando pompe booster se il serbatoio di alimentazione è situato lontano dall'unità principale.
Pulsazione è una caratteristica intrinseca delle pompe alternative. Sebbene tre cilindri lo riducano significativamente rispetto a uno o due, rimangono alcune vibrazioni. Per risolvere questo problema, gli ingegneri installano degli smorzatori di pulsazioni: recipienti riempiti di gas che assorbono i picchi di pressione e forniscono un flusso ancora più regolare alle apparecchiature a valle.
Domande frequenti (FAQ)
D1: Perché vengono utilizzati tre stantuffi invece di due o quattro?
A1: Tre stantuffi forniscono il miglior equilibrio tra semplicità meccanica e fluidità del flusso. L'offset di 120 gradi garantisce che almeno uno stantuffo sia sempre in fase di scarico, riducendo al minimo i "punti morti" di pressione che si verificano nelle pompe duplex.
Q2: Qual è la differenza tra una pompa a pistone e una pompa a stantuffo?
A2: In una pompa a pistone, la guarnizione è fissata al pistone in movimento e sfrega contro la parete del cilindro. In una pompa a stantuffo, la guarnizione (guarnizione) è fissa nella testa della pompa e lo stantuffo liscio scorre attraverso di essa. Le pompe a stantuffo sono generalmente preferite per pressioni più elevate.
Q3: Come faccio a sapere quando è necessario sostituire l'imballaggio?
A3: Un aumento della perdita d'acqua dai fori di scarico o un notevole calo della pressione di scarico indicano solitamente che la baderna è usurata. Il monitoraggio regolare del tasso di "pianto" è il miglior strumento diagnostico.
Q4: Una pompa triplex può funzionare a secco?
R4: No. Il funzionamento di una pompa a stantuffo senza fluido causerà il surriscaldamento e il guasto quasi istantaneo delle guarnizioni a causa della mancanza di lubrificazione e raffreddamento forniti dal mezzo pompato.
Q5: Quali sono i vantaggi di un motore diesel rispetto a un motore elettrico per queste pompe?
R5: I motori diesel offrono portabilità totale, coppia elevata a basse velocità e la capacità di variare facilmente la portata della pompa tramite regolazioni del regime del motore senza la necessità di complessi controller elettrici.
