Pulizia esterna degli scambiatori di calore

1. INFORMAZIONI GENERALI

Descrizione della macchina

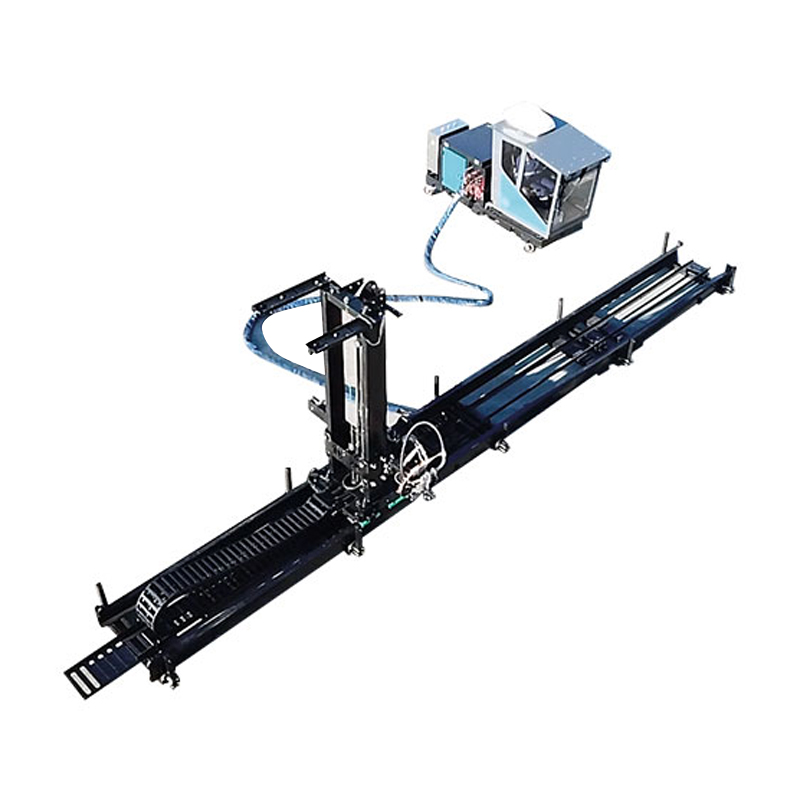

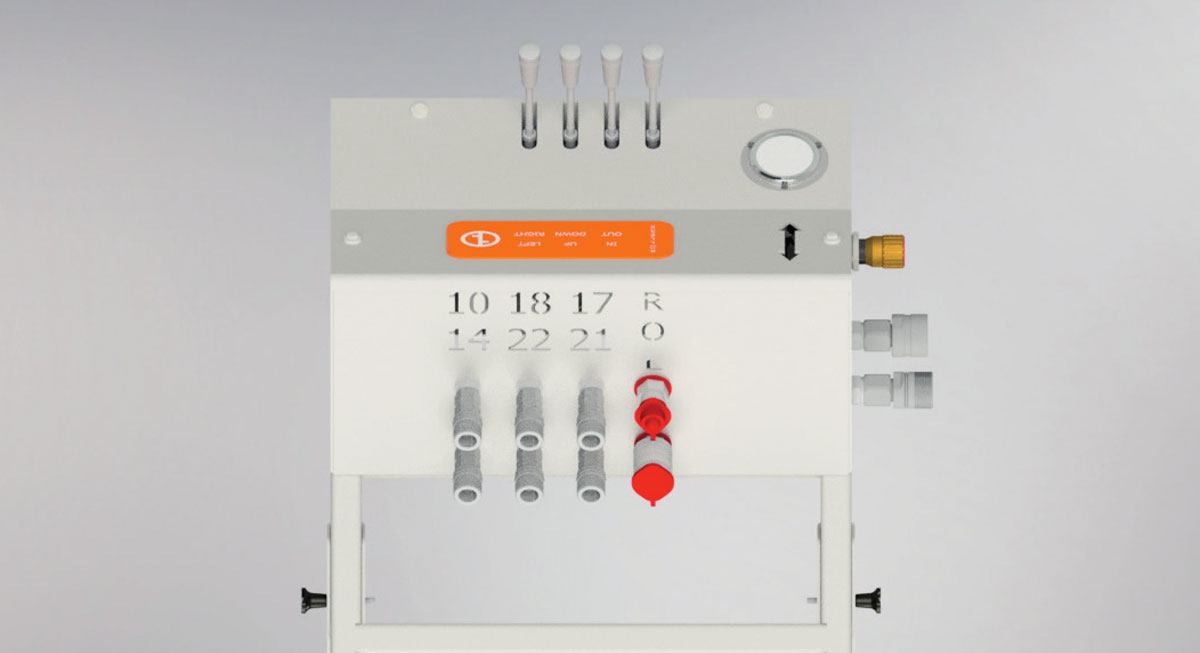

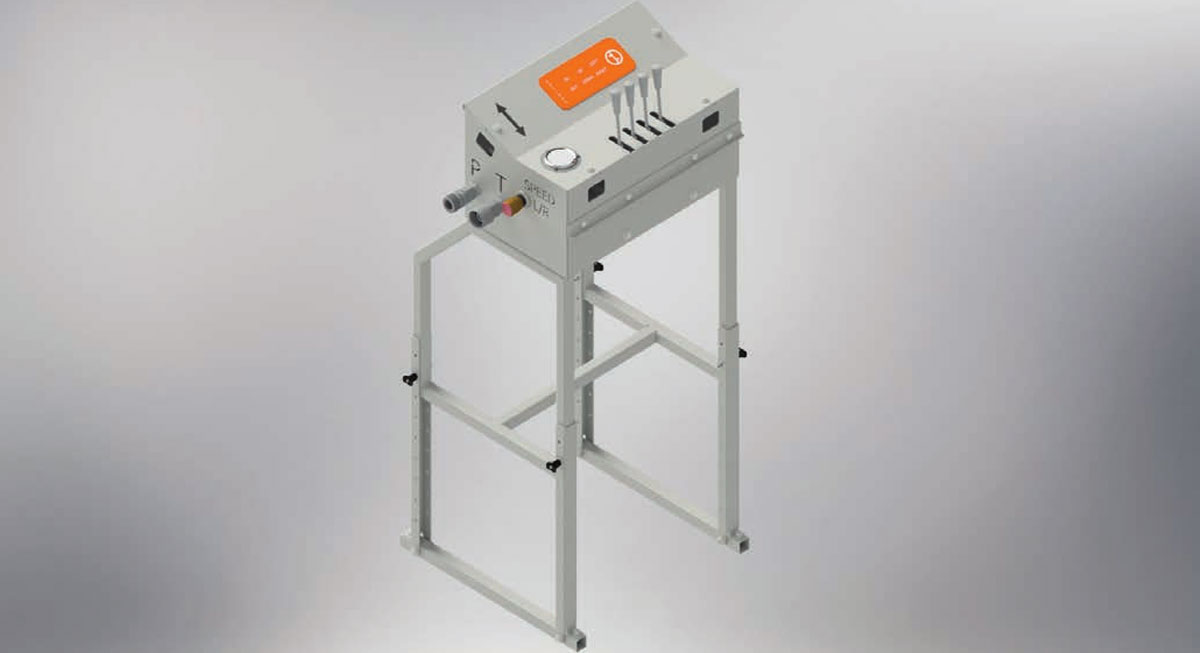

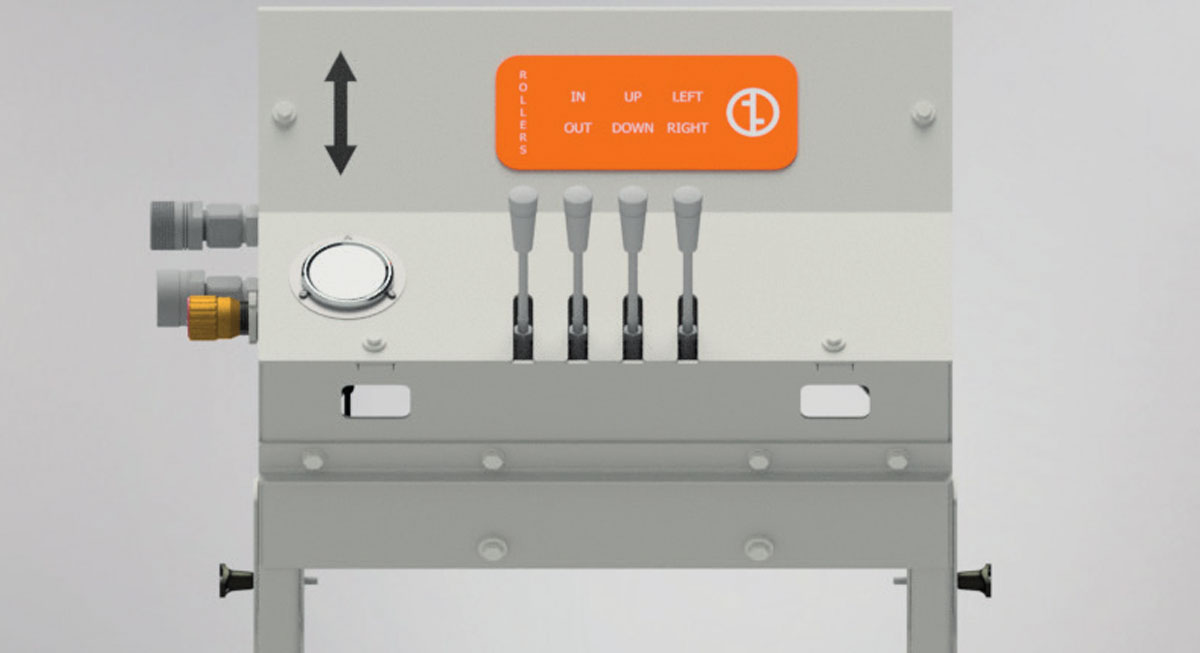

L'OBC-C con powerpack è un pulitore produttivo per il bordo del guscio da utilizzare nella baia di pulizia durante i turnaround. La macchina viene gestita in tutta sicurezza dall'unità di controllo. I controlli danno all'operatore il pieno controllo della barra dell'ugello, che può essere manipolata in tre direzioni: "orizzontale, verticale e dentro/fuori"

Responsabilità
Peinemann Equipment B.V. non può essere ritenuta responsabile per eventuali danni materiali e non materiali causati durante l'installazione e il funzionamento dell'OBC-C con powerpack. L'utente è tenuto a leggere attentamente il manuale e a maneggiare la macchina con cura.

Termini e condizioni generali
"Tutte le offerte, gli ordini, le assegnazioni e i contratti di locazione, vendita e/o fornitura di servizi da parte di Peinemann Equipment B.V. sono soggetti ai Termini e condizioni generali di Peinemann depositati da ultimo presso la Camera di commercio e dell'industria di Rotterdam con il numero 24175469. I Termini e condizioni generali sono reperibili anche su Peinemann. nl. Eventuali altri termini e condizioni generali sono espressamente respinti."

Specifiche tecniche

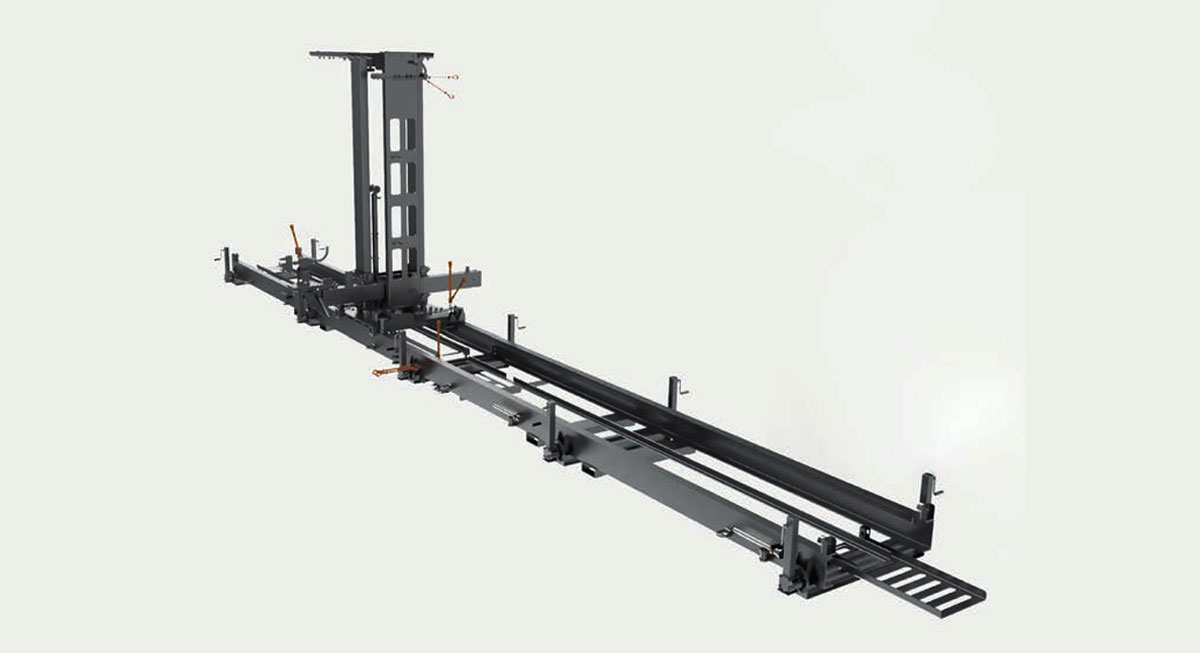

Peso e dimensioni del telaio di base
Peso del telaio (standard) 2.800 kg (6.173 lb)
Dimensioni modalità operativa (standard) 1215,0 x 252,5 x 343,0 cm
Dimensioni modalità operativa 1215,0 x 252,5 x 373,0 cm
(con torre girevole idraulica opzionale)
Dimensioni modalità operativa 1215,0 x 252,5 x 361,0 cm
(con torre girevole manuale opzionale)
Modalità di trasporto dimensionale (tutti i modelli),  620,0 x 247,0 x 220,0 cm
Dimensioni modalità trasporto contenitore 620,0 x 225,5 x 220,0 cm
(blocco ugelli smontato) (tutti i modelli)

Acqua
Massimo. pressione dell'acqua 1.000 bar (14.503 psi)
Flusso d'acqua consigliato 200 l/min (52,8 gal/min)
Numero di ugelli (standard) 3

Campo di lavoro
Campo di lavoro avanti/indietro 150,0 cm (59,1 pollici)
Campo di lavoro su/giù 230,0 cm (90,1 pollici)
Campo di lavoro sinistra/destra 1.088,0 cm (428,3 pollici)

Idraulica
Serbatoio dell'olio idraulico da 135 l (35,7 gal)
Pompa idraulica, dipendente dall'unità di potenza

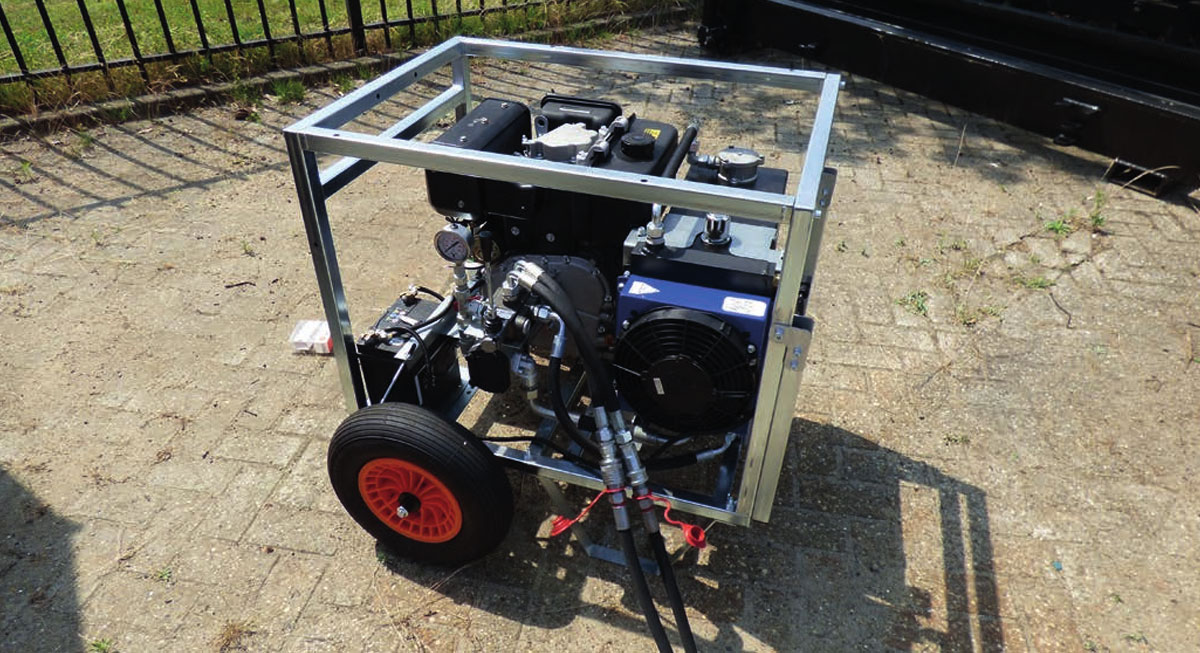

Unità di potenza, a seconda del modello

2. USO PREVISTO
L'attrezzatura Peinemann OBC-C con powerpack può essere utilizzata esclusivamente per la pulizia dei pacchi. La macchina deve essere installata correttamente e su una superficie stabile. A causa dei rischi derivanti dal lavoro con un'elevata pressione dell'acqua, le operazioni devono essere condotte in un'area designata. Gli operatori devono seguire i protocolli di sicurezza e maneggiare con cura.
L'OBC-C con powerpack può essere installato, utilizzato e sottoposto a manutenzione solo da personale qualificato e addestrato. Prima di intraprendere azioni di qualsiasi tipo, il personale deve prima leggere attentamente questo manuale. Le istruzioni contenute in questo manuale devono essere seguite in qualsiasi momento. Il mancato rispetto delle istruzioni prescritte potrebbe avere gravi conseguenze, come lesioni fisiche e danni materiali.

3. ISTRUZIONI DI SICUREZZA
Le seguenti istruzioni di sicurezza devono essere seguite durante l'utilizzo della macchina.
• È vietato al personale non autorizzato utilizzare la macchina o avvicinarsi al cantiere.
• Informare sulla natura delle sostanze chimiche contenute nel pacco. Consultare il responsabile del progetto in caso di dubbi.
• È vietato fumare, mangiare e bere attorno alla macchina. È consentito mangiare e bere solo dopo aver lavato accuratamente le mani e i palmi delle mani.
• Quando si lavora con materiali o sostanze chimiche contaminate, è necessario indossare una protezione aggiuntiva.
• Tutto il personale presente nelle vicinanze dell'installazione deve indossare protezioni acustiche approvate.
• Tutti coloro che si trovano attorno all'installazione e all'operatore devono essere consapevoli della posizione delle apparecchiature mediche e degli estintori.
• Tutti i servizi devono essere accessibili in ogni momento. È vietato posizionare ostacoli davanti agli estintori e alle uscite di sicurezza.
• Tutte le operazioni devono essere interrotte quando vengono rilevati fumi tossici.
