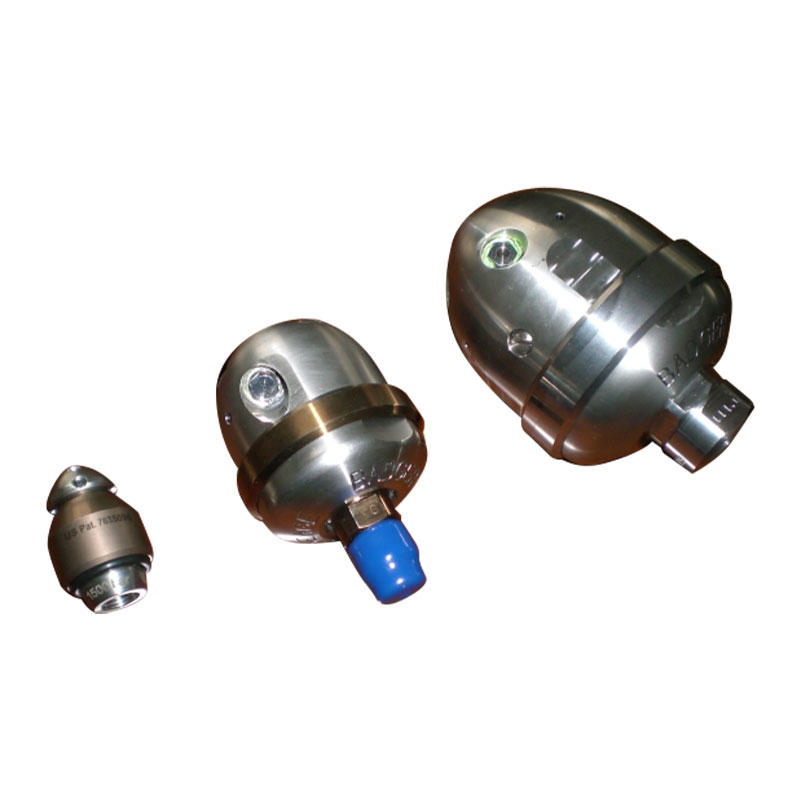

Ugelli per tubi

Parametro tecnico

Requisiti di qualità dell'acqua

Temperatura di ingresso: ≤40℃; Valore PH: 6,5 ~ 8,5
Precisione di filtrazione dell'acqua: ≤10 μm

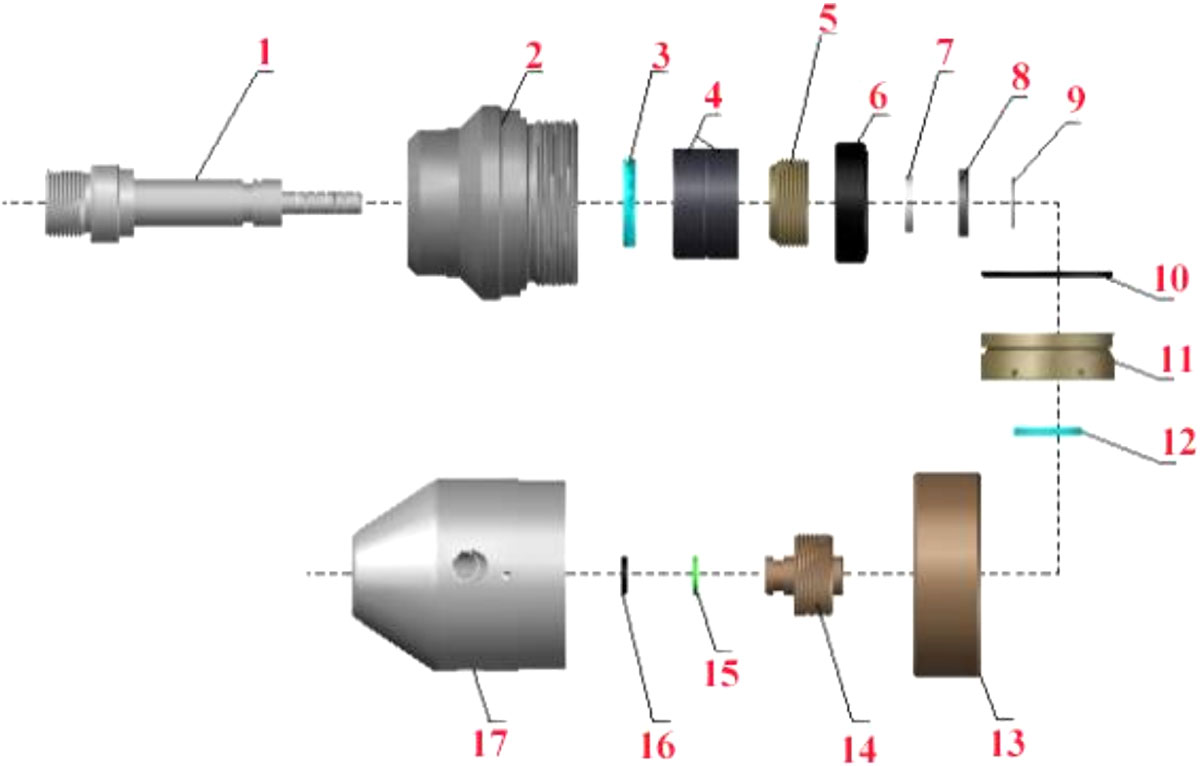

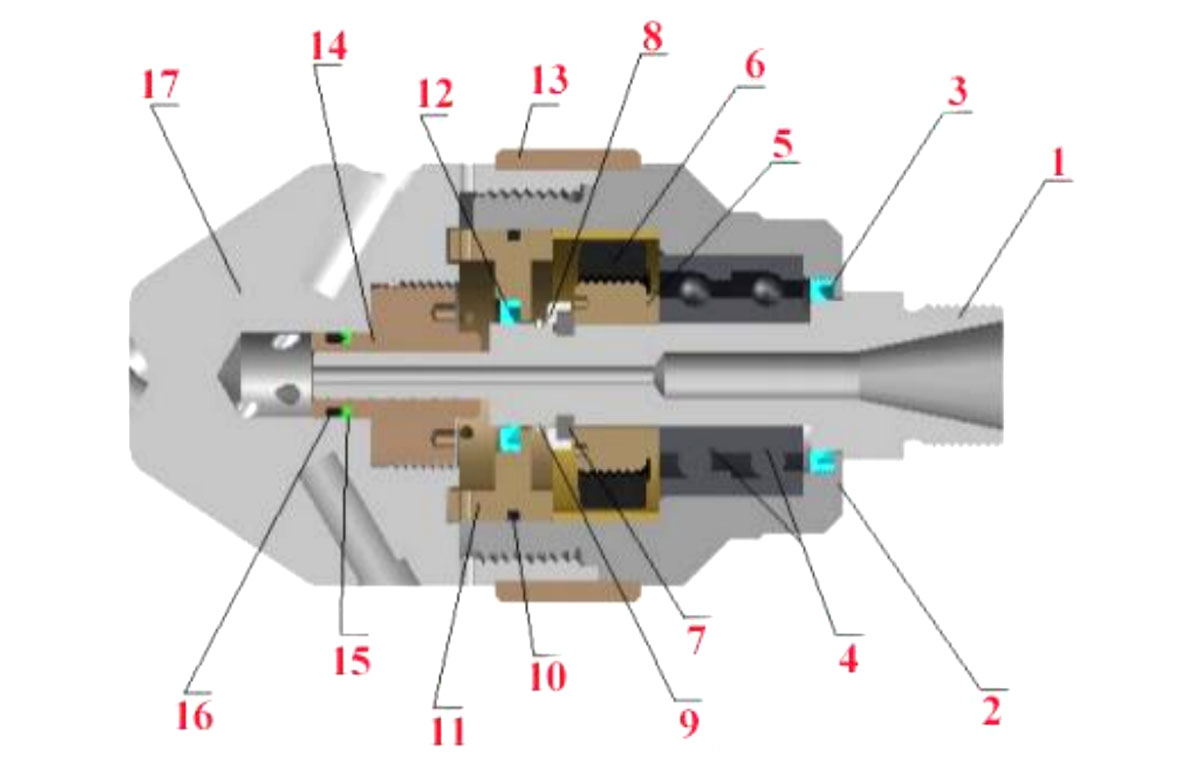

WG15 ＊ Diagramma schematico del gruppo tenuta rotante e vista in sezione

La filiale dei pezzi di ricambio

Processo di installazione e questioni che richiedono attenzione

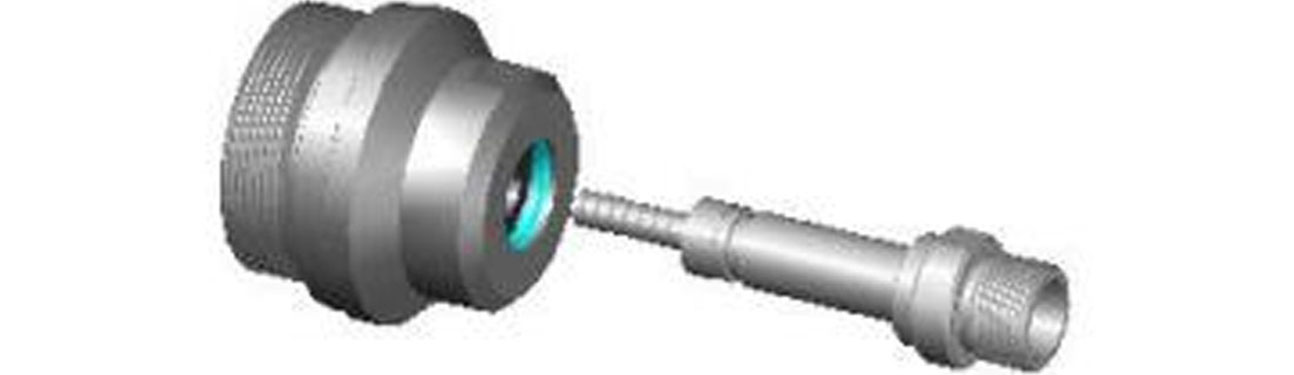

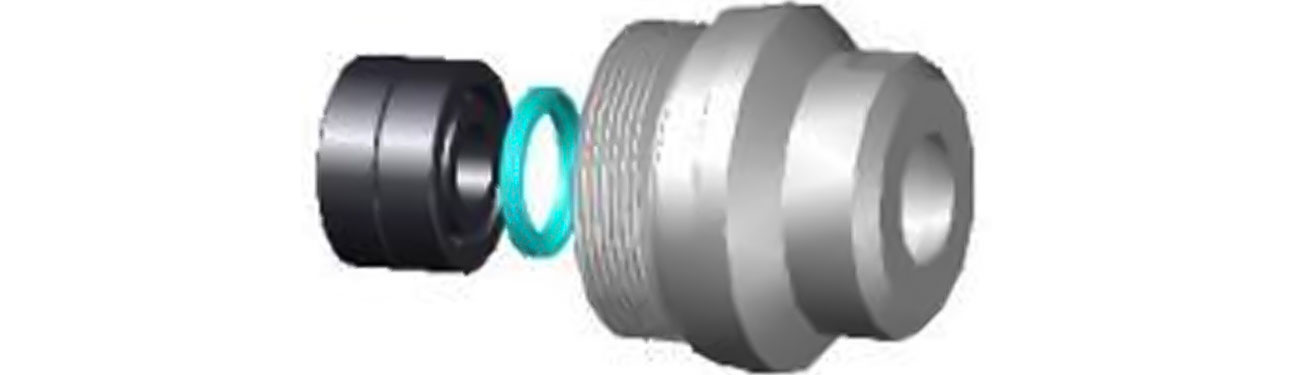

(1) Installare il paraolio 3 nel foro interno all'estremità posteriore dell'alloggiamento rotante 2 e una coppia di alberi a contatto angolare 4 (nota: la direzione di installazione del paraolio 3 è la scanalatura rivolta verso l'interno, altrimenti l'alloggiamento rotante 2 si riempirà d'acqua e danneggerà il cuscinetto; notare che il cuscinetto a contatto angolare 4 è montato nella stessa direzione dei due cuscinetti, con un lato dell'anello esterno largo rivolto verso l'estremità posteriore dell'alloggiamento rotante 2).

(2) Inserire l'albero 1 dall'estremità posteriore dell'alloggiamento rotante 2 nell'alloggiamento rotante 2.

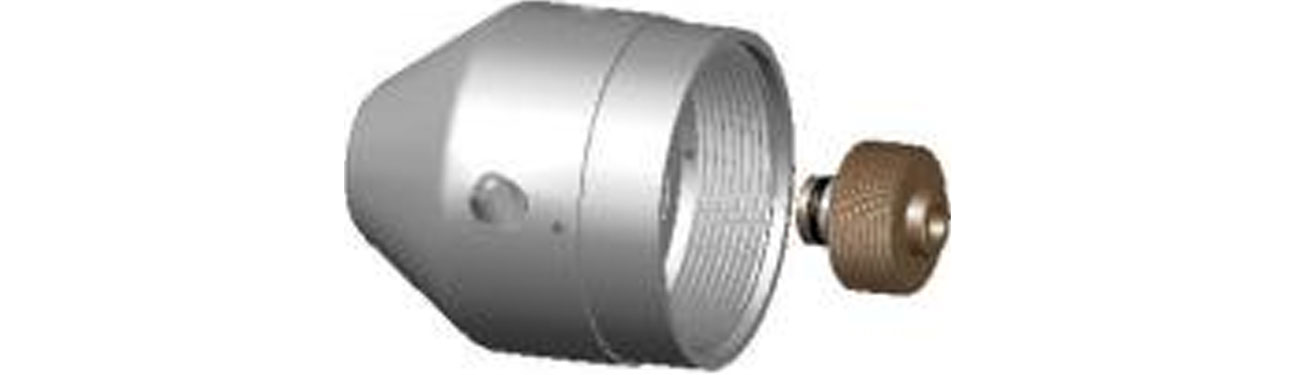

(3) Applicare un agente anti-morso alla grana della vite dell'albero 1 e al componente in ferro magnetico (inclusi: connessione di transizione del magnete 5 e magnete 6), serrare la filettatura del magnete 6 e la connessione di transizione del magnete 5 (nota: rotazione positiva della filettatura), quindi infilare il componente del magnete 6 attraverso la parte anteriore dell'albero 2 e serrare la filettatura dell'albero 2 (nota: rotazione positiva della filettatura).

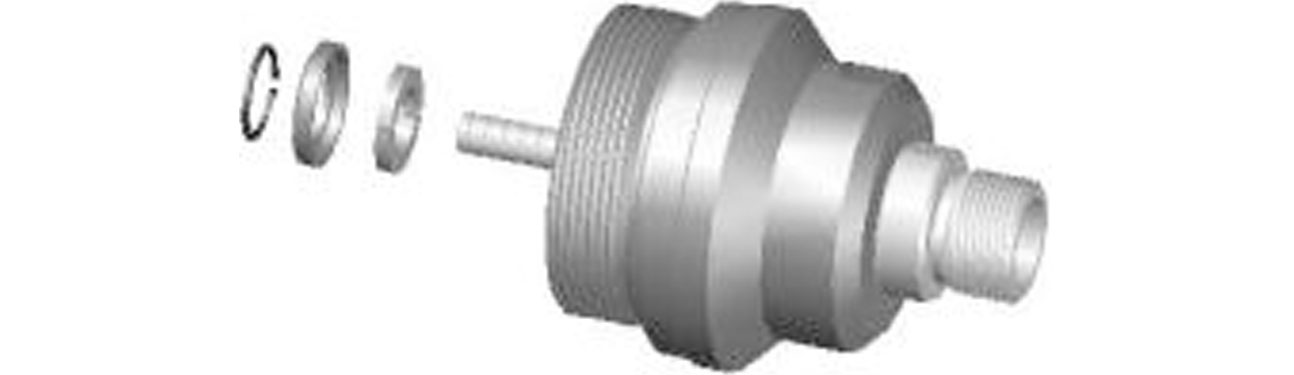

(4) Installare l'anello elastico 7 e il manicotto dell'anello elastico 8 nella scanalatura dell'anello dell'albero 1, quindi fissarli con l'anello elastico 9.

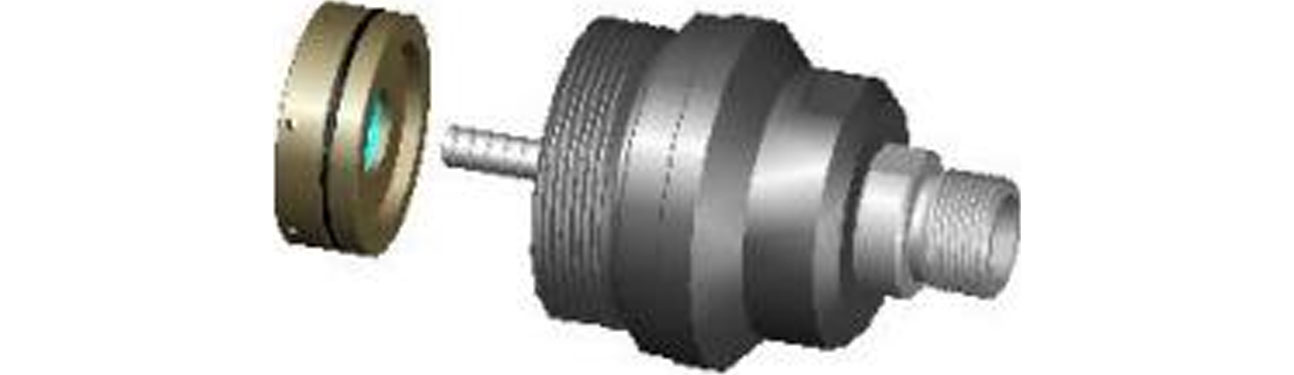

(5) Inserire il gruppo scheletro del paraolio (incluso: O ring 10, scheletro del paraolio 11 e paraolio 12) dall'estremità anteriore dell'albero 2 e installarlo nell'alloggiamento rotante 2.

Osservazioni: istruzioni di installazione del gruppo scheletro paraolio.
L'anello di tenuta O 10 è stato installato nella scanalatura anulare sul lato esterno dello scheletro del paraolio 11.
Installare il paraolio 12 nella scanalatura del foro interno dello scheletro del paraolio 11 (notare la direzione di installazione del paraolio 12, la scanalatura è rivolta verso l'interno).

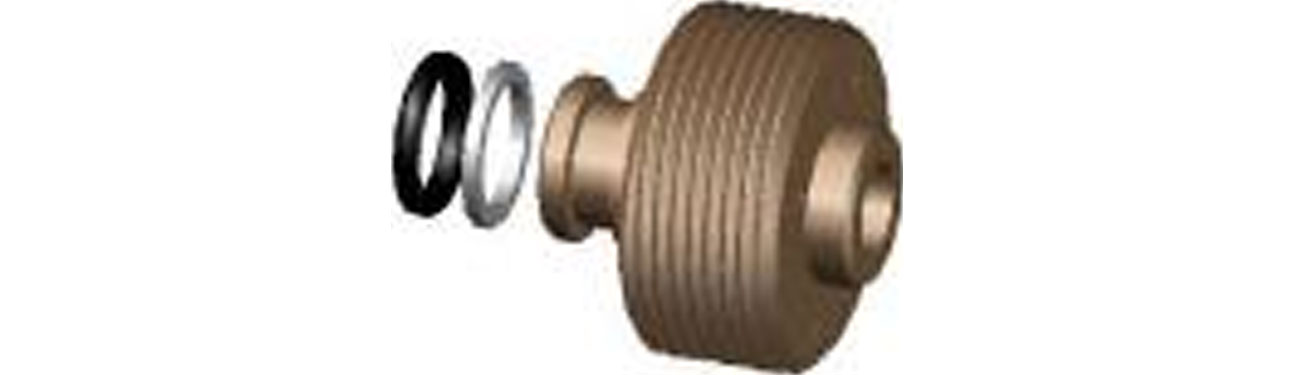

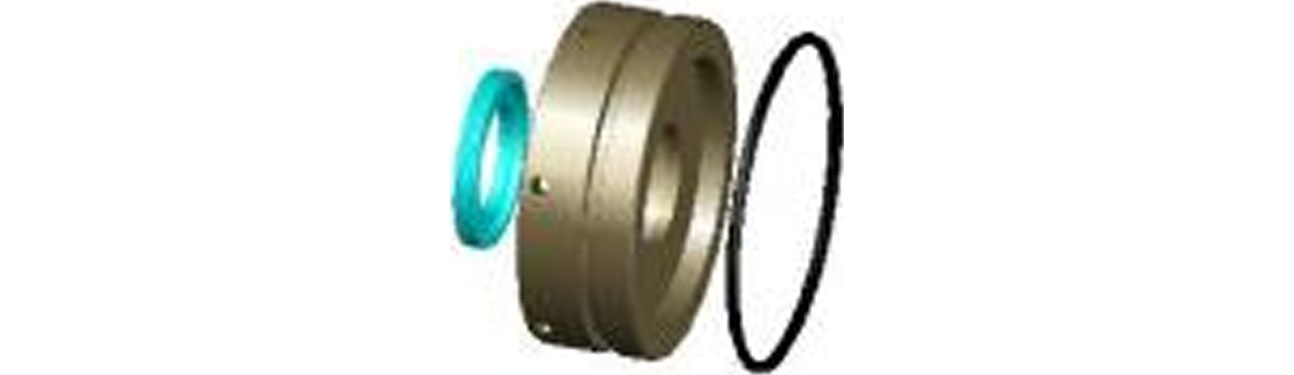

(6) Installare successivamente l'O-ring 16 e l'anello di tenuta in plastica 15 nella scanalatura dell'anello nella parte anteriore del manicotto di tenuta in rame 14. (notare la sequenza di installazione dell'O-ring 16 e dell'anello di tenuta in plastica 15. L'O-ring 16 è installato all'esterno della scanalatura dell'anello del manicotto di tenuta in rame 14. Prestare attenzione alla direzione di installazione dell'anello di tenuta in plastica 15, con il lato della scanalatura verso l'O-ring 16).

(7) Applicare un agente anti-morso alla filettatura del manicotto di tenuta in rame 14 e alla filettatura del foro interno della testa rotante 17, quindi avvitare il manicotto di tenuta in rame 14 nella filettatura del foro interno della testa rotante 17 e serrarlo (nota: filettatura positiva).

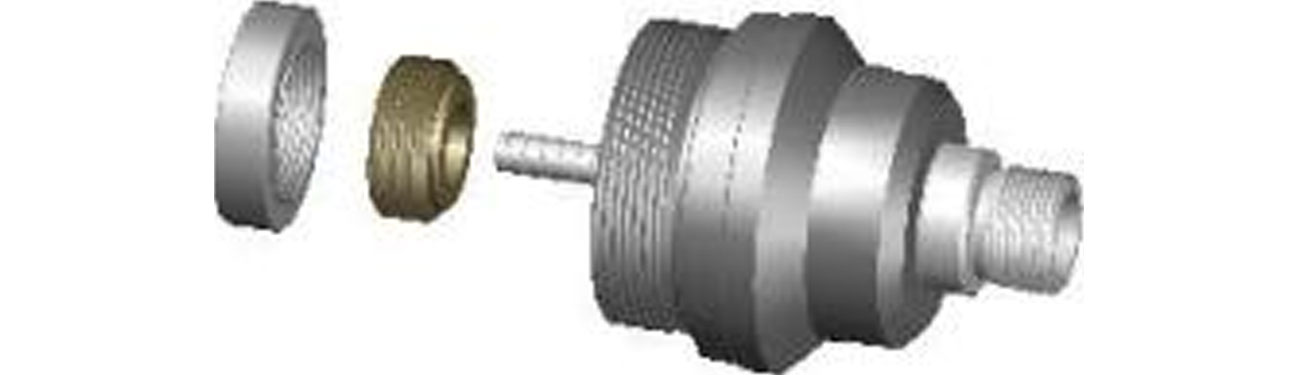

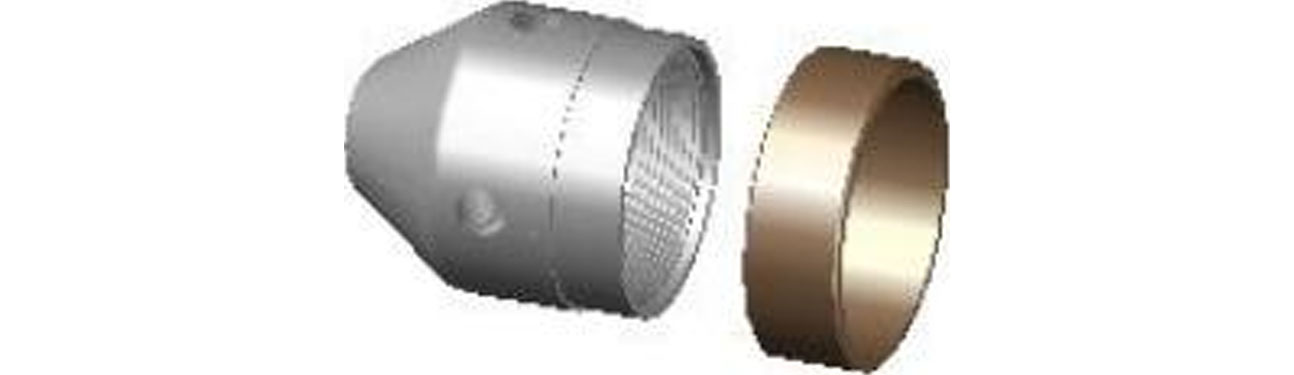

(8) Inserire l'anello di supporto 13 dall'estremità posteriore della testa rotante 17 e installarlo all'esterno della testa rotante 17.

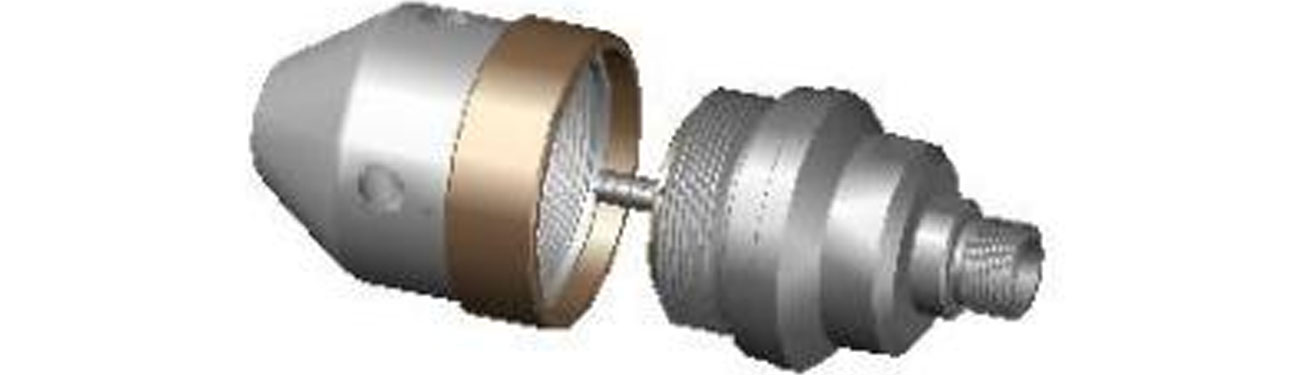

(9) Infine, viene applicato un agente anti-morso sull'estremità anteriore della filettatura esterna dell'alloggiamento rotante 2 e sull'estremità posteriore della filettatura interna della testa rotante 17. L'estremità anteriore del sottogruppo albero 1 completato nel passaggio (5) viene inserita nel foro interno del manicotto di tenuta in rame 14 della testa rotante 17, quindi le filettature dell'alloggiamento rotante 2 e della testa rotante 17 vengono serrate (nota: la filettatura è a rotazione positiva).

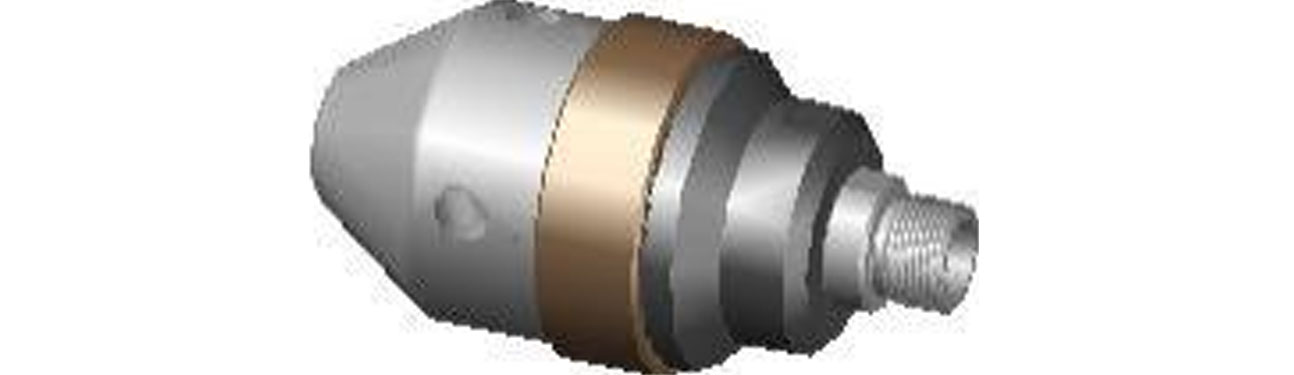

(10) I passaggi precedenti hanno completato il processo di assemblaggio dell'ugello WG15＊.

6. Processo di smontaggio e questioni che richiedono attenzione

(1) Utilizzare una chiave fissa per bloccare la testa rotante 17 e l'alloggiamento rotante 2 sul lato di fresatura, quindi svitare la testa rotante 17 fuori dallo schema a spirale dell'alloggiamento rotante 2 (nota: la filettatura è a rotazione positiva) e rimuovere l'anello di supporto 13.
(2) Inserire le pinze per anelli elastici nel foro posteriore del manicotto della guarnizione in rame 14 nella testa rotante 17, allentare la filettatura (nota: la filettatura è a rotazione positiva), svitare il manicotto della guarnizione in rame 14, controllare se c'è usura nel foro interno della guarnizione in rame, se c'è usura, sostituirlo se c'è usura grave; Allo stesso tempo, controllare se l'O-ring 16 e l'anello di tenuta in plastica 15 sul manicotto di tenuta in rame sono danneggiati, se sono presenti danni, sostituirli, altrimenti la tenuta non funzionerà.
(3) Rimuovere i componenti dello scheletro del paraolio 11 dal foro interno dell'estremità anteriore dell'alloggiamento rotante 2. Rimuovere il paraolio 12 e l'O ring 10 rispettivamente dal foro interno e dalla scanalatura dell'anello esterno dello scheletro del paraolio e controllare se sono presenti danni al paraolio 12 e all'O ring 10. Se sono presenti danni, sostituirli, altrimenti l'acqua entrerà nell'alloggiamento 2 e danneggerà il cuscinetto.
(4) Utilizzare le pinze esterne per smontare l'anello elastico 9 dall'albero 1 e smontare il manicotto dell'anello elastico 8 e l'anello elastico 7 dalla scanalatura dell'anello dell'albero 1.
(5) Rimuovere il gruppo magnetico collegato dall'albero 1 e controllare se è presente dello sporco attaccato al magnete. Se c'è, puliscilo.
(6) Estrarre l'albero 1 dall'estremità posteriore dell'alloggiamento orizzontalmente, controllare se è presente usura sulla superficie esterna dell'albero 1. Se è presente usura, sostituirla.
(7) Rimuovere con attenzione il cuscinetto a contatto angolare 4 dal foro interno dell'alloggiamento rotante 2 e controllare se il cuscinetto dell'albero è danneggiato. Se danneggiato, sostituirlo.
-7-
(8) Rimuovere il paraolio 3 dall'estremità posteriore del foro interno dell'alloggiamento rotante 2. Controllare se il paraolio 3 è danneggiato. Se è danneggiato, sostituirlo.
I passaggi precedenti hanno completato l'intero processo di smontaggio dell'ugello WG15＊.
Note:
•Prestare attenzione alla direzione di installazione del cuscinetto a contatto angolare durante il processo di assemblaggio, se installato al contrario, l'ugello non verrà utilizzato;
•Durante il montaggio, prestare attenzione alla direzione di installazione del paraolio. Se installato al contrario, l'acqua che entra nell'ugello non potrà essere sigillata, il cuscinetto verrà danneggiato e la testa dell'ugello non ruoterà.
•Durante il processo di assemblaggio, prestare attenzione alla posizione di installazione dell'O-ring e dell'anello di tenuta in plastica. Se l'O-ring e l'anello di tenuta in plastica sono invertiti, non potranno svolgere un ruolo di tenuta. Nel frattempo, prestare attenzione alla direzione di installazione dell'anello di tenuta in plastica.
•Tutte le guarnizioni all'interno dell'ugello rotante sono facili da usurare. Durante l'utilizzo dell'ugello rotante, è necessario prestare attenzione in qualsiasi momento alla perdita dell'ugello. Se si riscontra qualche anomalia è necessario verificare in tempo se il sigillo è danneggiato.

7.Problemi comuni con l'ugello rotante

(1) l'ugello rotante non può ruotare;
Il motivo:
A) Danno interno ai cuscinetti (danno normale o danno precoce causato dall'ingresso di acqua a causa del guasto del paraolio);
B) L'ugello utilizzato per generare la coppia eccentrica è bloccato o l'apertura dell'ugello installato è troppo piccola per raggiungere la coppia iniziale;
(2) La pressione di lavoro diminuisce rapidamente;
Il motivo:
A) Danni all'ugello;
B) L'ugello è allentato, con conseguente tenuta allentata;
C) Compaiono crepe nell'albero o nel manicotto della guarnizione in rame.
(3) la pressione di lavoro diminuisce lentamente;
Il motivo:
A) L'ugello è usurato normalmente;
B) L'albero o il manicotto della tenuta in rame sono usurati.

8. Gabbia centrale

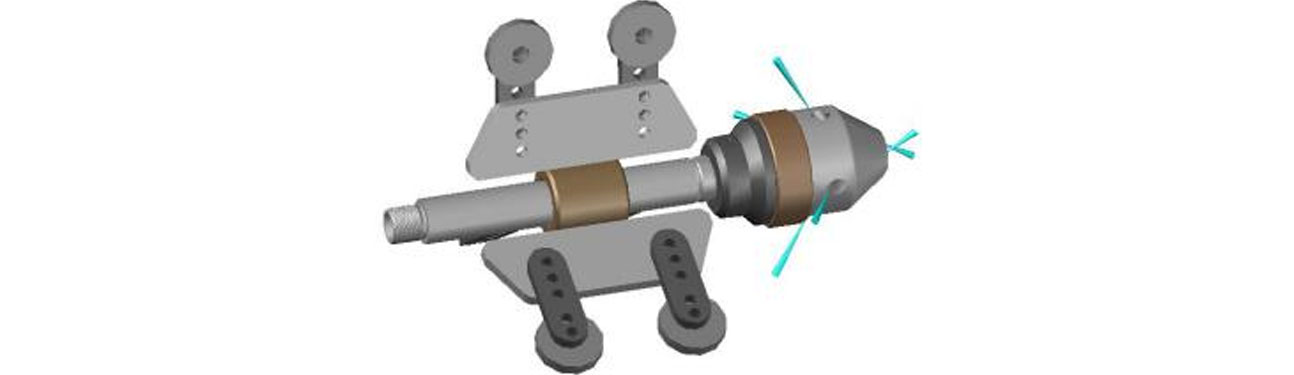

Il fermo centrale protegge l'ugello rotante che lavora nel tubo e bilancia la distanza di spruzzo dell'ugello. La gamma regolabile è 150~300 mm.
