Casa > Cataloghi > Pompa ad alta pressione > Pompa idropulitrice ad alta pressione WHY45000
Le pompe ad alta pressione WHY45000 sono costruite per funzionare al massimo servizio continuo indicato nei parametri prestazionali. Basta confrontare la velocità dell'albero motore, la velocità media dello stantuffo, il diametro dello stantuffo e la potenza nominale.
Misura giunto di ingresso standard: M64x2
Misura giunto di uscita standard: M36x2
Pompa ad alta pressione
Peso: circa 1500 KG

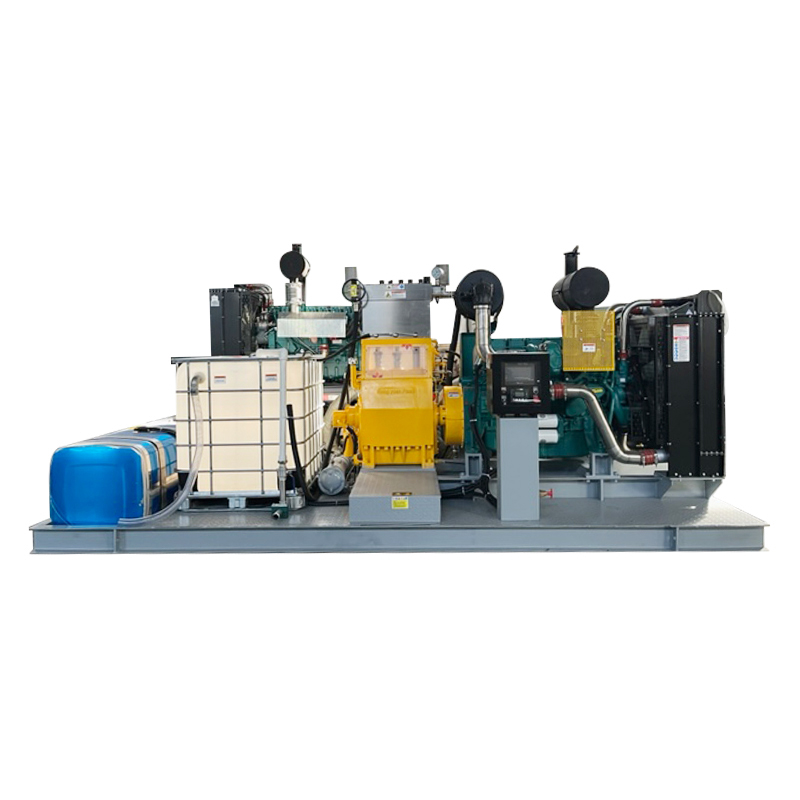

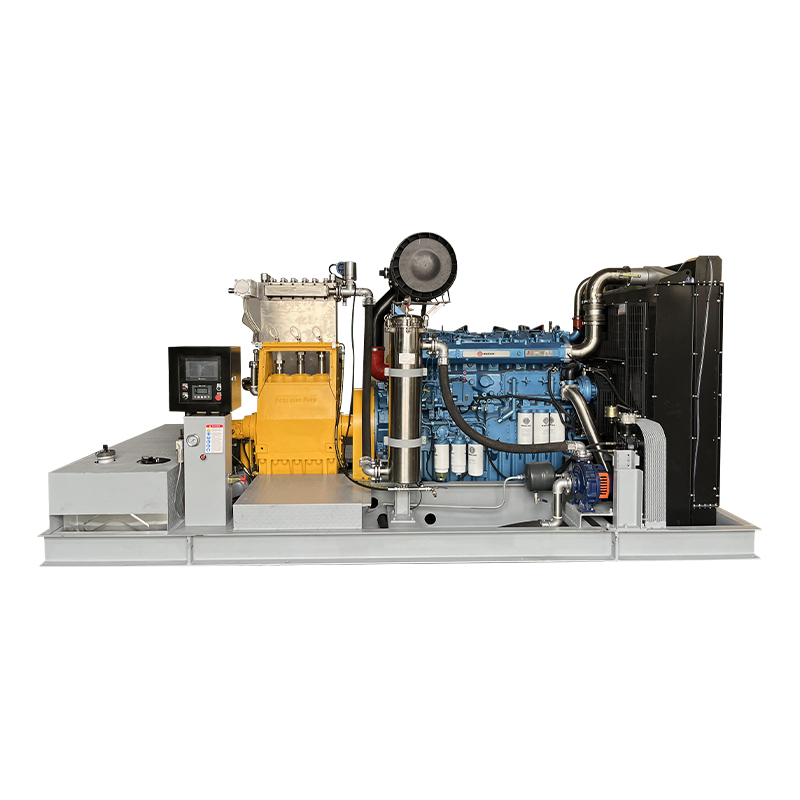

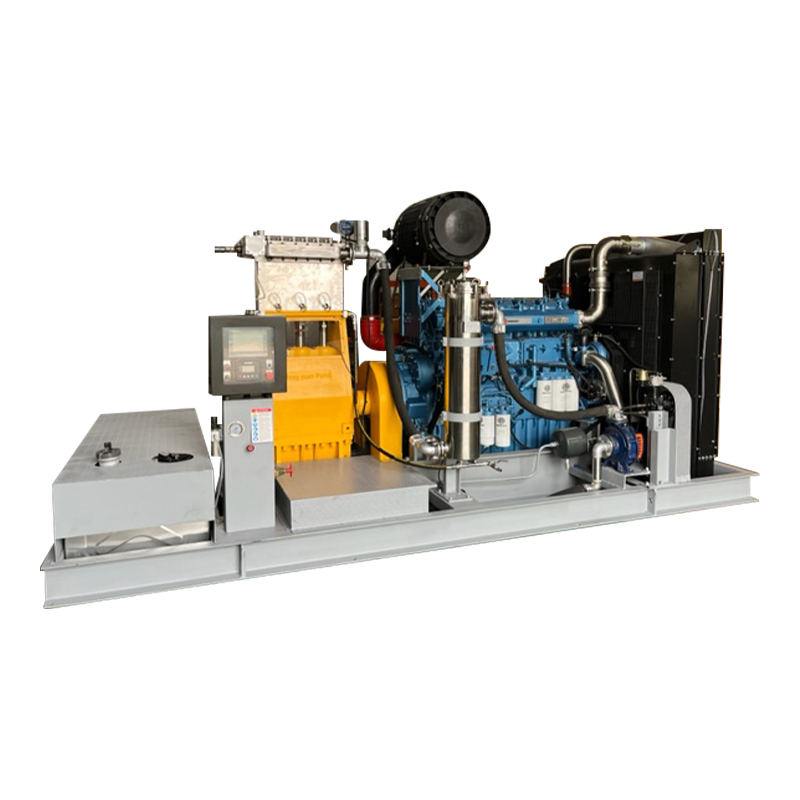

Unità stazionaria con motore diesel
Lunghezza: 4500 mm
Larghezza: 2000mm
Altezza: 2400 mm
Peso: 7500 kg
Caratteristiche
Potenze fino a 450 kW
Design verticale a 3 cilindri
Ampia varietà di accessori complementari
Qualità e affidabilità
La testata della pompa in acciaio inox è esente da sollecitazioni alternate
La tenuta ad alta pressione precaricata a molla ne aumenta la durata
Stantuffo in ceramica solida per garantire elevata resistenza e funzionamento stabile
Un sistema integrato di olio lubrificante e raffreddamento del pistone per migliorare la durata.
Riduttore a doppio ingranaggio incorporato per rendere il bilanciamento della trasmissione più efficiente
Design speciale del filtro magnetico del basamento
Sistema di lubrificazione forzata del basamento
Il design integrato della valvola di ingresso del liquido di tipo a sfera migliora notevolmente l'efficienza della meccanica dei fluidi.
Progettazione fluidodinamica computazionale per carico dinamico per garantire la massima affidabilità nelle condizioni di lavoro massime.
L'albero motore è realizzato con un processo di forgiatura ad alta resistenza ed è trattato in modo speciale
| Serie PERCHÉ45000 | Forza dell'asta | 140KN | |||||||
| Ictus | 120 mm | ||||||||
| Modello | Stantuffo | Flusso | Potenza richiesta (kw) | D | giri al minuto | ||||
| Diametro | 280 kW | 315 kW | 355 kW | 400 kW | 450 kW | n1 | n2 | ||
| (mm) | (l/min) | Pressione operativa (bar) | |||||||
| PERCHÉ45022 | 22 | 62 | 2300 | 2600 | 2900 | 3300 | 3500 | ||
| PERCHÉ45024 | 24 | 74 | 1900 | 2200 | 2400 | 2800 | 3100 | 1500 | 456 |
| PERCHÉ45026 | 26 | 87 | 1600 | 1800 | 2100 | 2350 | 2600 | 1500 | 456 |
| PERCHÉ45028 | 28 | 101 | 1400 | 1600 | 1800 | 2050 | 2300 | 1500 | 456 |
| PERCHÉ45030 | 30 | 116 | 1250 | 1400 | 1600 | 1800 | 2000 | 1500 | 456 |
| PERCHÉ45032 | 32 | 132 | 1100 | 1200 | 1400 | 1550 | 1700 | 1500 | 456 |
| PERCHÉ45034 | 34 | 149 | 100 | 1100 | 1200 | 1400 | 1500 | 1500 | 456 |
| PERCHÉ45036 | 36 | 167 | 870 | 980 | 1100 | 1250 | 1400 | 1500 | 456 |
| PERCHÉ45040 | 40 | 206 | 700 | 800 | 900 | 1000 | 1100 | 1500 | 456 |
| PERCHÉ45045 | 45 | 261 | 550 | 620 | 700 | 800 | 900 | 1500 | 456 |
| PERCHÉ45050 | 50 | 322 | 450 | 500 | 570 | 650 | 700 | 1500 | 456 |
| PERCHÉ45055 | 55 | 390 | 370 | 420 | 470 | 530 | 600 | 1500 | 456 |
| PERCHÉ45060 | 60 | 464 | 310 | 350 | 400 | 450 | 500 | 1500 | 456 |
| PERCHÉ45065 | 65 | 544 | 260 | 300 | 330 | 380 | 43 | 1500 | 456 |
| PERCHÉ45070 | 70 | 630 | 230 | 250 | 290 | 330 | 370 | 1500 | 456 |
| PERCHÉ45075 | 75 | 725 | 200 | 220 | 250 | 280 | 320 | 1500 | 456 |
| PERCHÉ45080 | 80 | 825 | 170 | 200 | 220 | 250 | 280 | 1500 | 456 |
| PERCHÉ45085 | 85 | 930 | 150 | 170 | 220 | 220 | 250 | 1500 | 456 |
| PERCHÉ45090 | 90 | 1040 | 130 | 150 | 170 | 200 | 220 | 1500 | 456 |
| PERCHÉ45095 | 95 | 1160 | 120 | 140 | 160 | 180 | 200 | 1500 | 456 |
| PERCHÉ45100 | 100 | 1290 | 110 | 120 | 140 | 160 | 180 | 1500 | 456 |
| PERCHÉ45105 | 105 | 1420 | 100 | 110 | 130 | 150 | 160 | 1500 | 456 |
| PERCHÉ45110 | 110 | 1560 | 90 | 100 | 120 | 130 | 150 | 1500 | 456 |
| D=diametro pistone/stantuffo [mm] | PERCHÉ45024~WHY45032: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=R.p.m. motore/motore | PERCHÉ45030~WHY45055: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Giri/giri albero motore | PERCHÉ45060~WHY45110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Velocità dello stantuffo: 0,73 m/s | Tabella di conversione: Potenza 1kW=1,34HP |
| Forza dell'asta:140KN | Pressione operativa 1bar=14,5psi=0,1Mpa |
| Ictus：120mm | L'efficienza di conversione della pompa ad alta pressione WHY può arrivare fino al 92%~98% |
| Scelta N2: 366 |
