Casa > Cataloghi > Pompa ad alta pressione > WHY60000 Sistema di pompaggio ad alta pressione
Le pompe ad alta pressione WHY60000 sono costruite per funzionare al massimo servizio continuo indicato nei parametri prestazionali. Basta confrontare la velocità dell'albero motore, la velocità media dello stantuffo, il diametro dello stantuffo e la potenza nominale.
Pompa ad alta pressione
Peso: circa 2800 KG

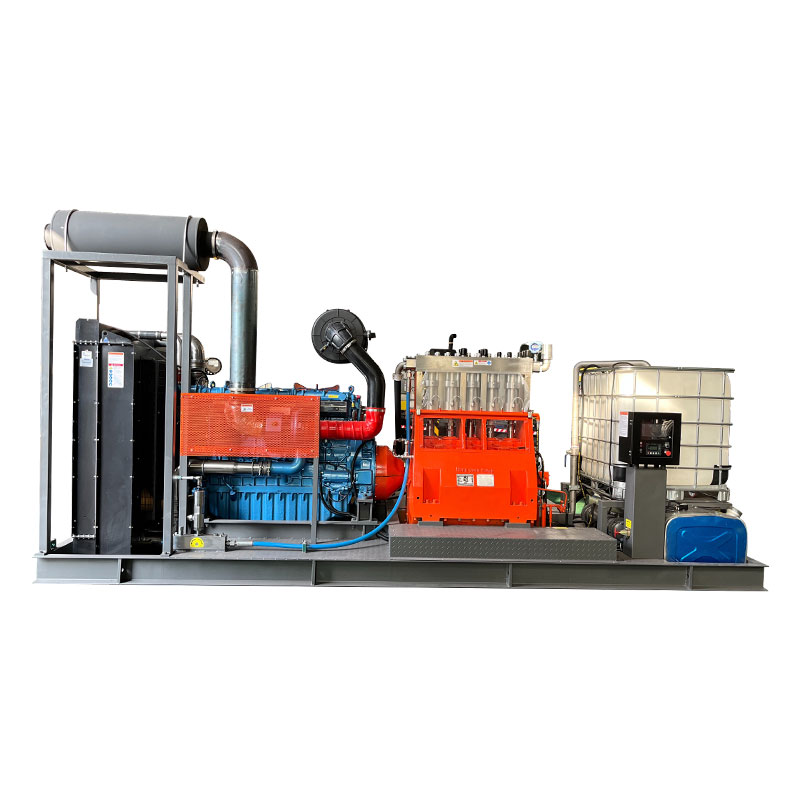

Unità stazionaria con motore diesel
Lunghezza: 4500 millimetri
Larghezza: 2000 mm
Altezza: 2450 mm
Peso: 8000 chilogrammi
Caratteristica
Potenze fino a 800 kW
Design verticale a 3 cilindri
| Serie PERCHÉ60000 | |||||||||
| Modello | Stantuffo | Flusso | Potenza richiesta (kW) | D | giri al minuto | ||||
| Diametro | 500 kW | 560 kW | 630 kW | 710 kW | 800 kW | n1 | n2 | ||
| (mm) | (l/min) | Pressione operativa (bar) | |||||||
| PERCHÉ60022 | 22 | 72 | 3500 | 1500 | 380 | ||||
| PERCHÉ60024 | 24 | 86 | 3000 | 3300 | 1500 | 380 | |||
| PERCHÉ60026 | 26 | 101 | 2600 | 2900 | 3250 | 1500 | 380 | ||
| PERCHÉ60028 | 28 | 117 | 2200 | 2490 | 2800 | 3150 | 3500 | 1500 | 380 |
| PERCHÉ60030 | 30 | 134 | 1900 | 2170 | 2440 | 2750 | 3000 | 1500 | 380 |
| PERCHÉ60032 | 32 | 153 | 1700 | 1900 | 2150 | 2400 | 2700 | 1500 | 380 |
| PERCHÉ60034 | 34 | 172 | 1500 | 1690 | 1900 | 2140 | 2400 | 1500 | 380 |
| PERCHÉ60036 | 36 | 193 | 1350 | 1500 | 1700 | 1900 | 2150 | 1500 | 380 |
| PERCHÉ60040 | 40 | 239 | 1100 | 1220 | 1370 | 1550 | 1740 | 1500 | 380 |
| PERCHÉ60045 | 45 | 302 | 860 | 970 | 1080 | 1200 | 1350 | 1500 | 380 |
| PERCHÉ60050 | 50 | 373 | 700 | 780 | 880 | 1000 | 1100 | 1500 | 380 |
| PERCHÉ60055 | 55 | 451 | 580 | 645 | 720 | 820 | 920 | 1500 | 380 |
| PERCHÉ60060 | 60 | 537 | 480 | 540 | 610 | 680 | 770 | 1500 | 380 |
| PERCHÉ60065 | 65 | 630 | 410 | 460 | 520 | 580 | 660 | 1500 | 380 |
| PERCHÉ60070 | 70 | 731 | 350 | 400 | 450 | 500 | 570 | 1500 | 380 |
| PERCHÉ60075 | 75 | 839 | 310 | 350 | 390 | 440 | 490 | 1500 | 380 |
| PERCHÉ60080 | 80 | 955 | 270 | 305 | 340 | 390 | 430 | 1500 | 380 |
| PERCHÉ60085 | 85 | 1078 | 240 | 270 | 300 | 340 | 380 | 1500 | 380 |
| PERCHÉ60090 | 90 | 1208 | 210 | 240 | 270 | 300 | 340 | 1500 | 380 |
| PERCHÉ60095 | 95 | 1346 | 190 | 220 | 240 | 270 | 300 | 1500 | 380 |
| PERCHÉ60100 | 100 | 1492 | 170 | 200 | 220 | 250 | 280 | 1500 | 380 |
| PERCHÉ60105 | 105 | 1644 | 160 | 180 | 200 | 220 | 250 | 1500 | 380 |
| PERCHÉ60110 | 110 | 1805 | 140 | 160 | 185 | 200 | 230 | 1500 | 380 |
| D=diametro pistone/stantuffo [mm] | PERCHÉ60022~WHY60034: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=R.p.m. motore/motore | PERCHÉ60036~WHY60060: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Giri/giri albero motore | PERCHÉ60060~WHY60110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Velocità dello stantuffo: 0,73 m/s | Tabella di conversione: Potenza 1kW=1,34HP |
| Forza dell'asta: 155KN | Pressione operativa 1bar=14,5psi=0,1Mpa |
| Corsa: 100 mm | L'efficienza di conversione della pompa ad alta pressione WHY può arrivare fino al 92%~98% |
| Scelta N2:450 |
La tenuta dinamica ad alta pressione promuove i vantaggi del design della tenuta di tipo Y, migliorando ulteriormente l'efficienza, e lo speciale pistone in ceramica può raggiungere un massimo di 3000 bar.
