Casa > Cataloghi > Pompa ad alta pressione > WHY7500 pompa a getto d'acqua ad alta pressione
Le pompe ad alta pressione WHY7500 sono costruite per funzionare al massimo servizio continuo indicato nei parametri prestazionali. Basta confrontare la velocità dell'albero motore,
velocità media dello stantuffo, diametro dello stantuffo e potenza nominale.
Pompa ad alta pressione
Peso: circa 320 kg

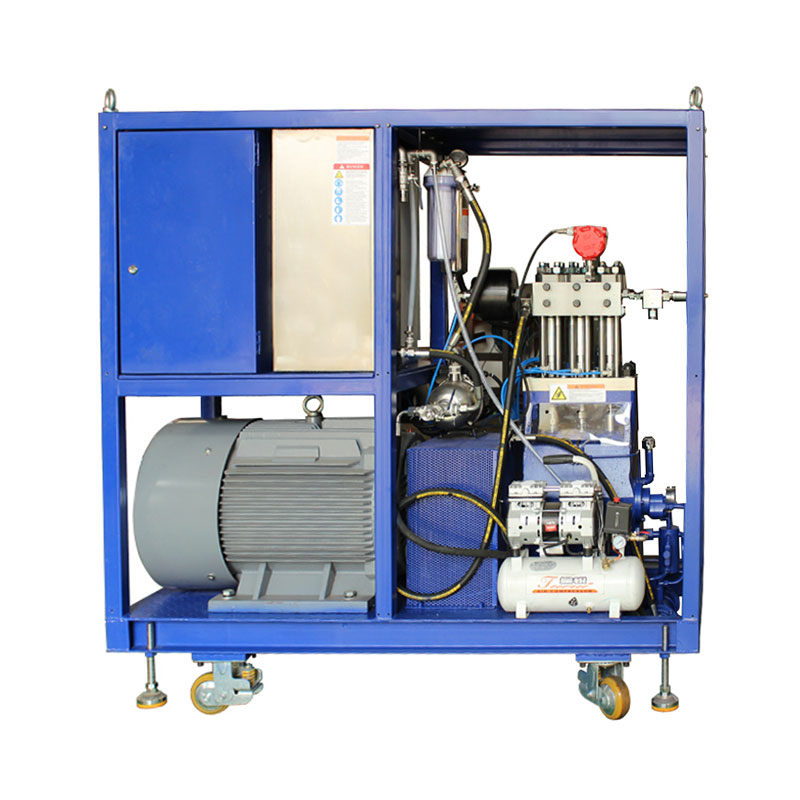

Unità stazionaria con motore elettrico
Lunghezza: 1750 mm
Larghezza: 700 mm
Altezza: 1800 mm

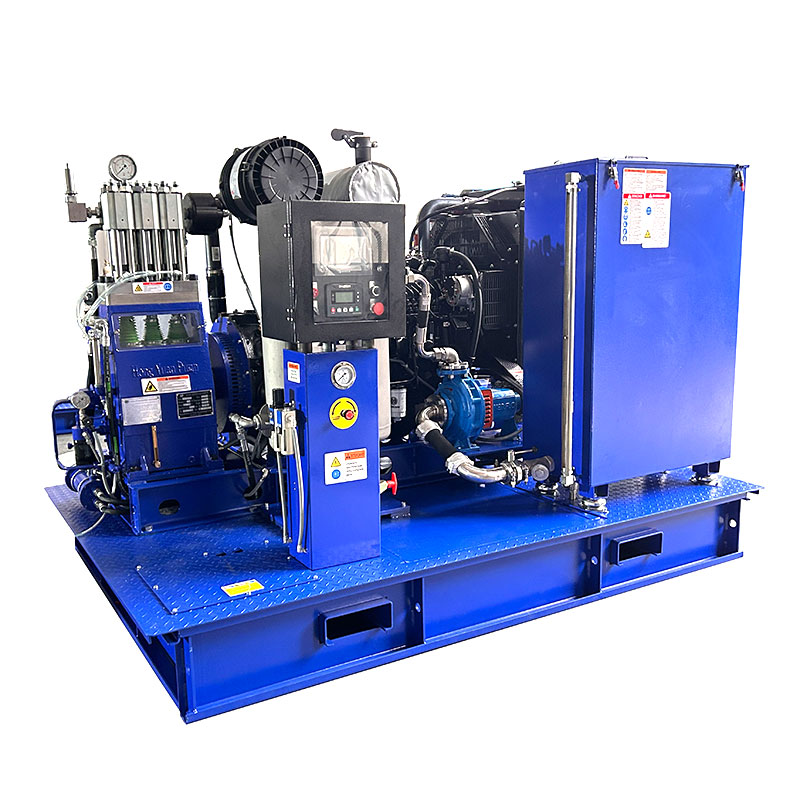

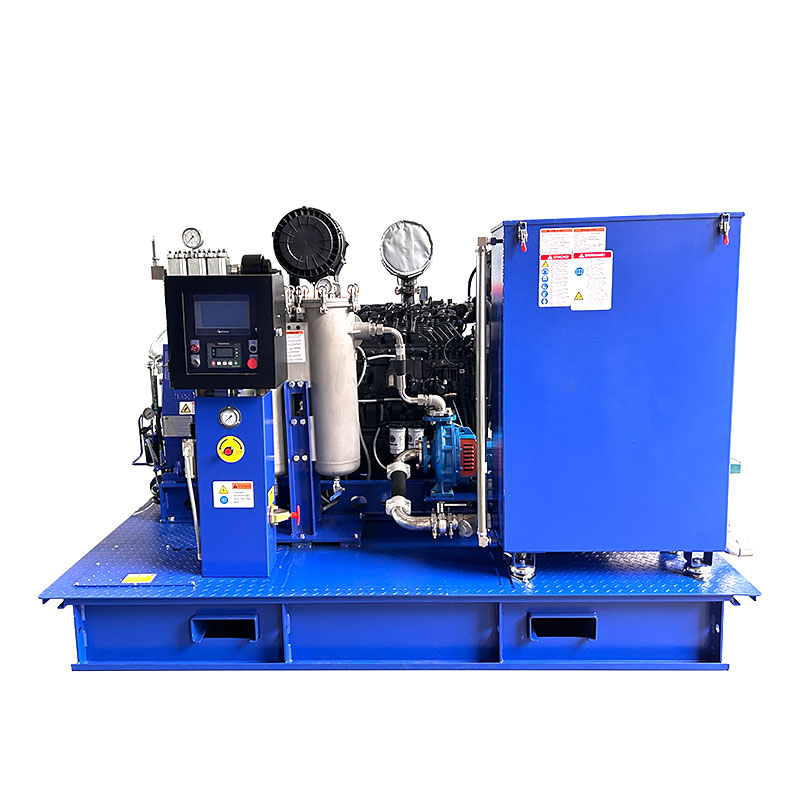

Unità stazionaria con motore diesel
Lunghezza: 2600 mm
Larghezza: 1500 mm
Altezza: 1800 mm
Caratteristiche
Potenze fino a 75 kW
Design verticale a 3 cilindri
La testata della pompa in acciaio inox è esente da sollecitazioni alternate
La tenuta ad alta pressione del precarico della molla ne prolunga la durata
Stantuffo in ceramica solida per garantire elevata resistenza e funzionamento stabile
È possibile utilizzare un sistema di raffreddamento dello stantuffo opzionale per aumentare la durata della tenuta
Il riduttore integrato progettato aiuta a migliorare l'efficienza della trasmissione.
Design speciale del filtro magnetico del basamento
Lubrificazione a sbattimento del basamento
Il design integrato della valvola di ingresso del liquido di tipo a sfera migliora notevolmente l'efficienza della meccanica dei fluidi.
Progettazione fluidodinamica computazionale per carico dinamico per garantire la massima affidabilità nelle condizioni di lavoro massime.
L'albero motore è realizzato mediante un processo di forgiatura ad alta resistenza ed è trattato in modo speciale.
Dimensioni principali senza accessori come linea di aspirazione, regolatore di pressione ecc.
Disegni dimensionali dettagliati e pesi disponibili su richiesta.
| PERCHÉ Serie 7500 | |||||||||
| Modello | Diametro dello stantuffo | Flusso | Potenza richiesta (kw) | Forza stradale | 45KN | ||||
| 35 kW | 45 kW | 55 kW | 75 kW | 90 kW | n1 | n2 | |||
| (mm) | (l/min) | Pressione operativa (bar) | giri al minuto | giri al minuto | |||||
| PERCHÉ7512 | 12 | 10 | 1980 | 2400 | 2940 | - | - | 1500 | 507 |
| PERCHÉ7514 | 14 | 14 | 1450 | 1760 | 2160 | 2940 | - | 1500 | 507 |
| PERCHÉ7515 | 15 | 16 | 1265 | 1550 | 1880 | 2560 | 3070 | 1500 | 507 |
| PERCHÉ7516 | 16 | 18 | 1110 | 1350 | 1650 | 2250 | 2700 | 1500 | 507 |
| PERCHÉ7517 | 17 | 21 | 985 | 1200 | 1450 | 2000 | 2400 | 1500 | 507 |
| PERCHÉ7518 | 18 | 23 | 875 | 1100 | 1300 | 1750 | 2150 | 1500 | 507 |
| PERCHÉ7520 | 20 | 29 | 710 | 860 | 1050 | 1450 | 1750 | 1500 | 507 |
| PERCHÉ7522 | 22 | 35 | 585 | 720 | 875 | 1200 | 1450 | 1500 | 507 |
| PERCHÉ7524 | 24 | 42 | 495 | 600 | 735 | 1000 | 1200 | 1500 | 507 |
| PERCHÉ7526 | 26 | 48 | 420 | 500 | 625 | 850 | 1020 | 1500 | 507 |
| PERCHÉ7528 | 28 | 56 | 365 | 450 | 540 | 735 | 880 | 1500 | 507 |
| PERCHÉ7530 | 30 | 65 | 315 | 380 | 470 | 650 | 770 | 1500 | 507 |
| PERCHÉ7532 | 32 | 74 | 280 | 340 | 420 | 560 | 680 | 1500 | 507 |
| PERCHÉ7534 | 34 | 83 | 245 | 300 | 370 | 500 | 600 | 1500 | 507 |
| PERCHÉ7536 | 36 | 93 | 220 | 270 | 330 | 440 | 530 | 1500 | 507 |
| PERCHÉ7538 | 38 | 104 | 200 | 240 | 290 | 400 | 480 | 1500 | 507 |
| PERCHÉ7540 | 40 | 115 | 180 | 215 | 265 | 360 | 430 | 1500 | 507 |
| PERCHÉ7545 | 45 | 145 | 150 | 170 | 210 | 290 | 340 | 1500 | 507 |
| PERCHÉ7550 | 50 | 180 | 115 | 140 | 170 | 230 | 275 | 1500 | 507 |
| PERCHÉ7555 | 55 | 216 | 90 | 115 | 140 | 190 | 230 | 1500 | 507 |
| PERCHÉ7560 | 60 | 258 | 80 | 90 | 120 | 160 | 190 | 1500 | 507 |
| PERCHÉ7565 | 65 | 303 | 70 | 80 | 100 | 140 | 160 | 1500 | 507 |
| D=diametro pistone/stantuffo [mm] | PERCHÉ7512~WHY7518:A type Fluid End, spring loaded dynamic seal, SS fluid end |
| n1=R.p.m. motore/motore | PERCHÉ7520~WHY7528: B type Fluid End, spring loaded packing seal, SS fluid end |
| n2=Giri/giri albero motore | Tabella di conversione: Potenza 1kW=1,34HP |
| N2 Velocità dello stantuffo: 1.014 m/s | Pressione operativa 1bar=14,5psi=0,1Mpa |
| Forza dell'asta: 45KN | 1 GPM=3,78 L/M |
| Corsa: 60mm |
